在线欧美日韩_夜夜福利_日韩精品三级_日韩一区二区视频_av三级在线观看_欧美精品www

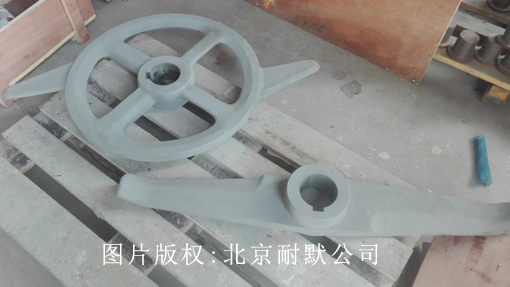

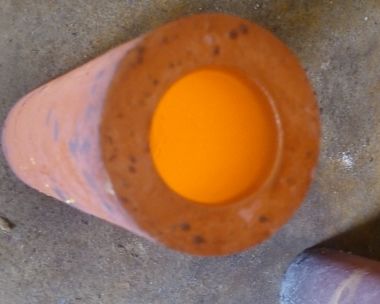

北京耐默公司作為專業研制陶瓷涂層廠家，在此介紹噴涂陶瓷涂層_熱噴涂氧化鋁陶瓷_氧化鉻涂層_氧化鋯陶瓷涂層相關知識，希望對大家會有幫助。

將涂層用于磨損工作環境中時，其硬度與使用性能關系較為密切，在一定程度上反映了涂層的耐磨損性。氧化鋁陶瓷涂層的維氏硬度介于612.2～824.6HV之間，平均高于基體硬度的2～4倍，可有效增強基體抵抗局部變形的能力。隨著Al2O3含量的增加，復合陶瓷涂層的維氏硬度不斷增大，當Al2O3質量分數增加至60%時，涂層的維氏硬度達到最大，為824.6HV。這是因為Al2O3含量的增加促使復合陶瓷涂層氣孔率降低。脆性材料硬度與彈性模量一般呈線性關系，而材料彈性模量隨著氣孔率的增加而降低（通過兩者關系式(式1)可知），因此材料硬度隨著氣孔率的升高而降低。

當Al2O3質量分數為80%時，涂層材料氣孔率升高，硬度降低。另外，基體預熱比基體不預熱時的涂層硬度高出50～100HV。這表明基體預熱更有利于復合陶瓷涂層硬度的提高。這是因為基體進行了等離子噴槍預熱，縮小了涂層與基體之間的溫差，高溫粒子快速撞向基體時不會出現驟冷，而是漸漸地完成熔滴的扁平化，從而使粒子的重疊效果更佳，氣孔率更低，故而涂層的硬度更高。
