在线欧美日韩_夜夜福利_日韩精品三级_日韩一区二区视频_av三级在线观看_欧美精品www

北京耐默公司作為專業研制陶瓷涂層廠家，在此介紹噴涂陶瓷涂層_熱噴涂氧化鋁陶瓷_氧化鉻涂層_氧化鋯陶瓷涂層相關知識，希望對大家會有幫助。

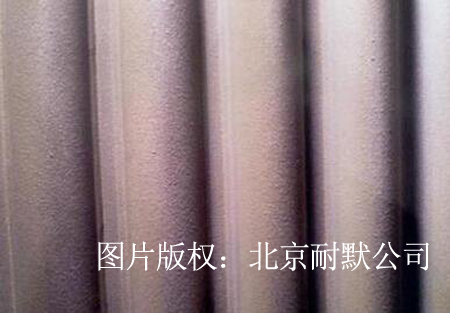

不同Al2O3含量對Cr2O3/TiO2/Al2O3/SiO2噴涂氧陶瓷涂層的氣孔率、硬度、結合力與電化學腐蝕性能的影響，探討了涂層材料的氣孔率、硬度、結合力與電化學性能的變化趨勢及其影響機理，同時研究了基體預熱和基體不預熱條件下制備的不同熱噴涂氧化鋁陶瓷的性能。主要結論如下：

1）隨著Al2O3含量的增加，涂層材料的氣孔率呈現先降低后升高的變化趨勢，硬度和結合力呈現先增大后減小的變化趨勢。當Al2O3質量分數為60%時，四元復合陶瓷涂層的性能最優，氣孔率為3.6%，硬度為824.6HV，結合力為53.8 N。
2）電化學腐蝕測試表明，添加Al2O3能提高涂層材料的耐腐蝕性能，且當Al2O3質量分數為60%時，涂層自腐蝕電位最高，為‒0.28 V，此時耐腐蝕性較佳。
3）基體預熱能夠減小涂層材料與基體間的溫差，有助于增強涂層材料的硬度、結合力與耐腐蝕性。
