在线欧美日韩_夜夜福利_日韩精品三级_日韩一区二区视频_av三级在线观看_欧美精品www

高分子陶瓷涂層含陶瓷粉、高密度的環氧類材料，為設備提供極好的抗滑動摩擦性。

圖（1）高分子陶瓷涂層KN22是北京耐默公司加工的一種液體陶瓷涂層

1、輸送物料種的顆粒大于3mm時適用
2、洗滌器、灰粉輸送系統、工藝管道、彎頭、滑槽磨損部位
高分子陶瓷涂層含陶瓷、高密度環氧類材料，極好的抗滑動摩擦性。
1、對粉塵、細顆粒小于3mm時有較好的抗磨損性能
2、能耐多種化學品腐蝕

3、粉煤灰管內襯、修補煤灰泵、洗滌系統、泥漿泵、水處理設備

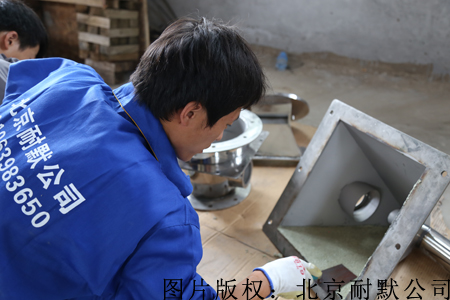

圖（2）北京耐默公司劉工正在采用KN17高分子陶瓷涂層施工

高分子陶瓷涂層使用方法：
 1. 表面處理：對需處理部位進行粗化處理，角磨機打磨或噴砂等；對粗化處理過的表面進行清洗；處理過的表面應是粗化的干燥新鮮基材表面，并且應無油污、無粉塵。
 2. 配制：按重量比4∶1將A、B兩組份混合均勻，并在30分鐘內用完。一般是邊施工邊配膠，一次配膠量最大不能超過1.5公斤，過多膠凝固的過快，還沒用完已經部分凝固而不能使用�？筛鶕�實際溫度冬天可適當多配，夏天適當少配。如氣溫過低可將A組分適當加熱以降低粘度便于配置。
 3. 涂敷：合適的涂層厚度是2－4mm，應將混合好的材料逐層涂敷于待修部位，第一層要壓實，使之與基材充分浸潤。本材料不能進行機械加工，應注意控制涂層厚度，以免裝配中出現干涉現象。
 4. 固化：25℃固化24小時可投入使用，若溫度低應采用加熱或延長固化時間來促進固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進行照射加溫。
 注：施工中注意通風與放火。
